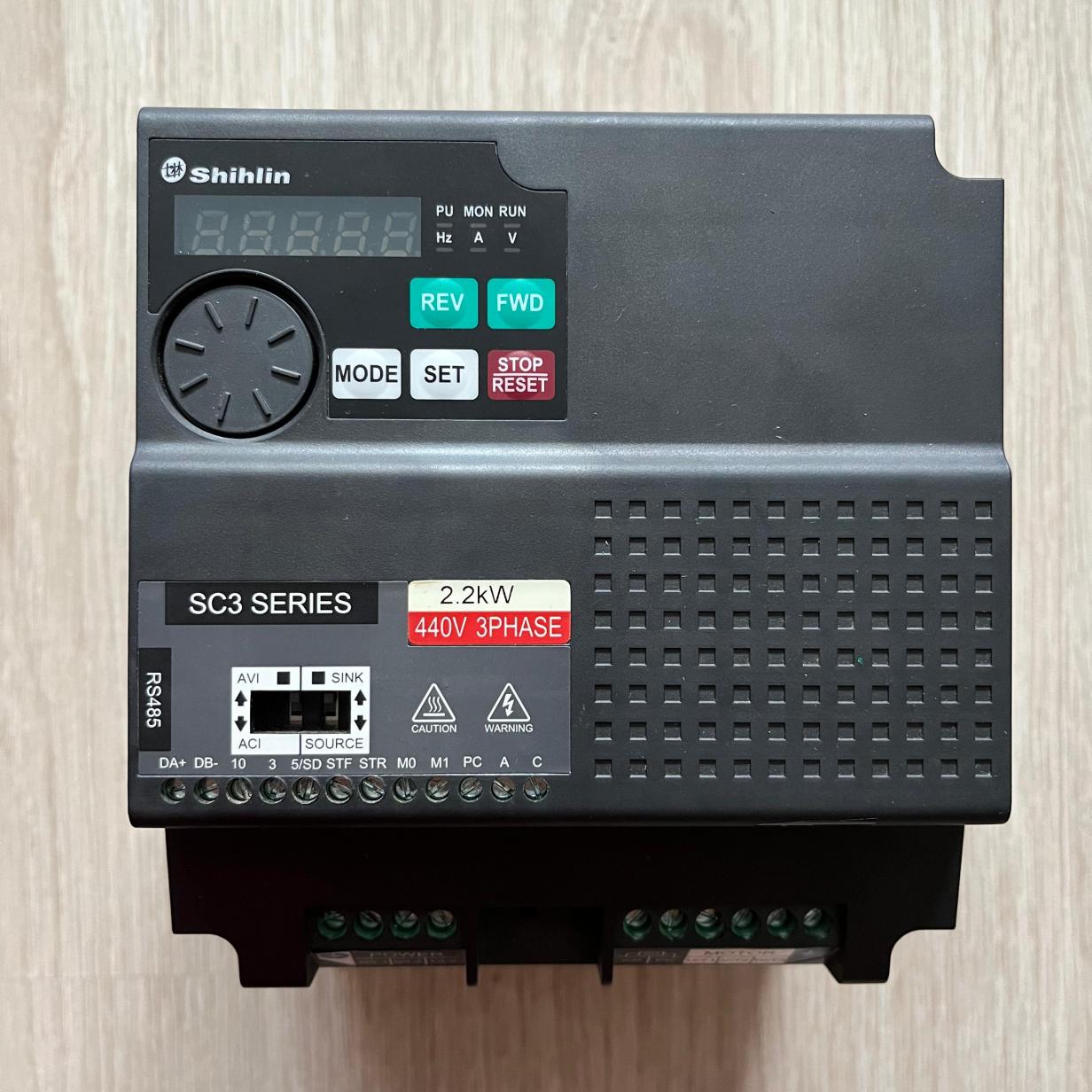

SC3 Serisi Özellikleri
Genel amaçlı uygulamalar için ideal kompakt AC sürücü
0 – 650 Hz frekans çıkışı
V/F ve Genel Manyetik Vektör Kontrol seçimi
Dahili keypad
Panel üzerindeki Ayar Çarkı ile kullanım kolaylığı
Çıkış kısa devre, aşırı akım, aşırı voltaj, düşük voltaj, aşırı sıcaklık, anormal haberleşme…vb koruma fonksiyonları
0-10V veya 0-5V/4-20mA analog giriş tipi seçimi (AVI/ACI)
NPN/PNP dijital giriş seçimi
Kolay sökülüp takılabilir dahili soğutma FAN’ı
4 adet dijital giriş, 1 adet analog giriş ve 1 adet röle çıkış
Dahili RS485 bağlantı portu (RJ-45 jack tipi ve vidalı terminal tip)
Modbus ASCII/RTU veya Shihlin haberleşme protokolü seçimi (115200 bps’e kadar)
%150 60sn ve %200 1sn aşırı yük akım oranı
Genel vektör kontrol çalışmada 3Hz’de %180, 5Hz’de %200 başlangıç torku
Sabit Tork, Değişken Tork ve Beş Nokta Eğri V/F karakteristiği
1 faz 1.5 kW ve üzeri, 3 faz 2.2 kW ve üzeri modellerde dahili fren kıyıcı
Elektromanyetik gürültüyü etkili biçimde bastıran Dahili RFI Filtre ve jumper
Düşük-Frekans Gürültüsü
Muhteşem Titreşim Dayanma Yeteneği
Akıllı sönümlendirme devresi ve element eşlemesi, düşük indüksiyon gerilimini
%50 oranında etkili bir şekilde azaltır
Kolay kurulum ve bağlantı
DIN Raya monte edilebilir
Toza ve Gaz yağına karşı kaplama ve izoleli hava kanalı
2 çeşit parametre ayar seçeneği (grup veya parametre mod)
RS485 arabiriminden harici keypad bağlantısı
DC frenleme özelliği
PID kontrol
40 derece altında yan yana montaj
Şifre koruması
IP20 koruma
CE onaylı
ÜRÜN KODUAÇIKLAMA
Tek Faz 220VAC Besleme
SC3-021-0.4K0.4kW
SC3-021-0.75K0.75kW
SC3-021-1.5K1.5kW
SC3-021-2.2K2.2kW
Üç Faz 380VAC Besleme
SC3-043-0.75K0.75kW
SC3-043-1.5K1.5kW
SC3-043-2.2K2.2kW
SC3-043-3.7K3.7kW
SC3-043-5.5K5.5kW
SA3 Serisi Özellikleri
Yüksek performans FOC Vektör Kontrol teknolojisi
3 faz 440V besleme ve geniş güç aralığı:
– 0.75kW – 355kW ağır yük (HD)
– 1.5kW – 400kW normal yük (ND)
Yüksek Aşırı Yük Kapasitesi:
– %150 60sn ve %200 3sn gelişmiş aşırı yük dayanımı kapasitesi ile takım tezgahları gibi ani yük değişimi gereken uygulamalarda kullanılabilir. (Ağır Yük – HD)
Yüksek Başlangıç Torku:
– Sensörsüz Vektör kontrolde (SVC) 0.3Hz’de %150, Kapalı Çevrim Vektör kontrolde (FOC+PG) 0Hz’de %180. Ağır yük (HD)
Yüksek Cevap Performansı:
– %0-%100 yük değişim aralığında %1’den daha küçük hız doğruluğu ile vinç ve metal işleme makinaları gibi ani yük değişimi olan uygulamalar için ideal. Ağır yük (HD)
Voltaj düşmesinde geçici karşılama
Rejenerasyondan korunma fonksiyonları
Düşük gürültü taşıyıcı dalga kontrolü (Soft-PWM)
Yüksek performanslı senkron motor kontrol teknolojisi
LCD Çalışma Paneli:
– 6 set çalışma datası monitör, Takvim
– Türkçe, İngilizce ve Çince dil seçeneği
– 3 set parametre kaydı, dahili Ayar Çarkı desteği.
Farklı Uygulamalar için Çoklu Kontrol Modu Destekler:
– Dahili pozisyon kontrol, tork kontrol, hız kontrol ve tansiyon kontrol fonksiyonları.
– Home pozisyonlama, sıfır servo kontrol ve tek eksen pozisyon kontrol modu gibi pozisyon kontroller yapılabilir. (PG301C, PG301L, PG302L kullanılarak)
Çoklu I/O Terminalleri: 10 adet DI (1ad pulse giriş), 5 adet DO (2ad Röle, 2ad Transistör, 1ad pulse çıkış), 3 adet analog giriş, 2 adet analog çıkış, 1 adet güvenlik anahtarı (S1-SC)
Kontrol Metodları:
– V/F kontrol, Kapalı çevrim V/F kontrol (VF+PG), Genel Flux vektör kontrol, Sensörsüz vektör kontrol (SVC), Kapalı çevrim vektör kontrol (FOC+PG), Tork kontrol (TQC +PG)
Dahili PLC fonksiyonu: 21 temel komut ve 14 uygulama komutu ile kolay programlama için PLC ladder programlama yazılımı.
Faz hatası, kısa devre, toprak sızıntı, düşük voltaj, motor aşırı ısınma (PTC) sinyali, elektrolitik kapasitör ömrü …..vb. gibi gelişmiş korumalar.
Tüm serilerde dahili RFI filtre mevcuttur.
0-650.00 Hz çıkış frekans aralığı
Dahili 2 adet RJ-45 port ile RS-485 modbus haberleşme
Asenkron (IM) motor ve PM motor (SPM & IPM) kontrolü
PID kontrol
Opsiyonel Profibus/Devicenet/CANopen/Ethernet Haberleşme, I/O genişleme ve PG kartları
Dahili fren kıyıcı: SA3-043-22K/30KF ve altı modellerde dahili olarak mevcuttur.
Koruma sınıfı: SA3-043-22K/30KF ve altı modellerde IP20/NEMA Type 1, üstü modellerde ise IP00/UL Open Type
CE onaylı
ÜRÜN KODUAğır Yükler (HD)Normal Yükler (ND)
SA3-043-0.75K/1.5KF-010.75kW1.5kW
SA3-043-1.5K/2.2KF-011.5kW2.2kW
SA3-043-2.2K/3.7KF-012.2kW3.7kW
SA3-043-3.7K/5.5KF-013.7kW5.5kW
SA3-043-5.5K/7.5KF-015.5kW7.5kW
SA3-043-7.5K/11KF-017.5kW11kW
SA3-043-11K/15KF-0111kW15kW
SA3-043-15K/18.5KF-0115kW18.5kW
SA3-043-18.5K/22KF-0118.5kW22kW
SA3-043-22K/30KF-0122kW30kW
SA3-043-30K/37KF-0130kW37kW
SA3-043-37K/45KF-0137kW45kW
SA3-043-45K/55KF-0145kW55kW
SA3-043-55K/75KF-0155kW75kW
SA3-043-75K/90KF-0175kW90kW
SA3-043-90K/110KF-0190kW110kW
SA3-043-110K/132KF-01110kW132kW
SA3-043-132K/160KF-01132kW160kW
SA3-043-160K/185KF-01160kW185kW
SA3-043-185K/220KF-01185kW220kW
SA3-043-220K/250KF-01220kW250kW
SA3-043-250K/280KF-01250kW280kW
SA3-043-280K/315KF-01280kW315kW
SA3-043-315K/355KF-01315kW355kW
SA3-043-355K/400KF-01355kW400kW
ÜRÜN KODUAÇIKLAMALAR
BKU-040-45KFrenleme ünitesi, 45kW
BKU-040-160KFrenleme ünitesi, 160kW
PU301LED keypad
PU301CLCD keypad
DU06LED basit keypad
USB01USB-RS485 çevirici
PD301Profibus-DP haberleşme kartı
DN301DeviceNet haberleşme kartı
CP301CanOpen haberleşme kartı
EP301Ethernet haberleşme kartı
EB362R4DI, 2DO transistör I/O kartı
EB308R6DO röle çıkış kartı
PG301CEncoder kartı (Open Collector çıkış)
PG301LEncoder kartı (Line Driver çıkış)
PG302LEncoder kartı (Resolver giriş)
SE3 Serisi Özellikleri
Gelişmiş fonksiyonlu, yüksek performans AC motor sürücü
1-faz/220V 0.4~2.2kW
3-faz/440V 0.4~22kW
NPN/PNP dijital giriş seçimi
Dahili RS-485 (RJ-45)
Modbus ASCII/RTU
V/F kontrol, Kapalı çevrim V/F kontrol (VF+PG), Genel Flux vektör kontrol, Sensörsüz vektör kontrol (SVC), Kapalı çevrim vektör kontrol (FOC+PG), Tork kontrol (TQC +PG)
Asenkron (IM) motor ve PM motor (SPM & IPM) kontrolü
0~1500Hz yüksek hızlı çıkış frekansı
Aşırı yük kapasitesi: 150% 60 saniye; 200% 3 saniye
0.5Hz’de %200 başlangıç torku (Sensörsüz Vektör Kontrol (SVC) çalışmada)
Tüm modellerde gürültü bastırma için RFI filtre jumper
Düşük gürültü taşıyıcı dalga kontrolü (Soft-PWM)
Dahili PU302 taşınabilir keypad. Ayar Çarkı aracılığı ile parametre ayarlama, monitoring, parametre kopyalama ve kaydetme sağlar.
Tüm modellerde dahili fren kıyıcı
Çoklu I/O Terminalleri: 6 adet DI (1ad pulse giriş), 3 adet DO (1ad Röle, 1ad Transistör, 1ad pulse çıkış), 2 adet analog giriş, 1 adet analog çıkış
Çalışma frekansı PWM pulse input sinyali ile kontrol edilebilir
Dahili PLC fonksiyonu: 21 temel komut ve 14 uygulama komutu ile kolay programlama için PLC ladder programlama yazılımı
Enkoder PG kartları seçenekleri (Open-Collector, Line-Driver, Resolver)
Haberleşme kartı seçenekleri (CANopen, DeviceNet, Profibus-DP, Ethernet, EtherCAT)
Yay baskılı kontrol klemensleri
Güçlü koruma özellikleri: Çıkış kısa devre, Aşırı akım, Aşırı voltaj, Düşük voltaj, Aşırı sıcaklık, IGBT aşırı sıcaklık, Anormal haberleşme vb.
Sökülebilir ve kolay temizlenebilir soğutma fanı
PG301C ve PG301L enkoder kartları line driver ve open collector pulse girişini destekler
IP20 koruma sınıfı
CE onaylı
ÜRÜN KODUAÇIKLAMA
Üç Faz 380VAC Besleme
SE3-043-5.5K5.5kW
SE3-043-7.5K7.5kW
SE3-043-11K11kW
SE3-043-15K15kW
SE3-043-18.5K18.5kW
SE3-043-22K22kW
ÜRÜN KODUAÇIKLAMA
USB01USB-RS485 çevirici
PD301Profibus-DP haberleşme kartı
DN301DeviceNet haberleşme kartı
CP301CanOpen haberleşme kartı
EP301Ethernet haberleşme kartı
EC301EtherCAT haberleşme kartı
EB362R4DI, 2DO transistör I/O kartı
EB308R6DO röle çıkış kartı
PG301CEncoder kartı (Open Collector çıkış)
PG301LEncoder kartı (Line Driver çıkış)
PG302LEncoder kartı (Resolver giriş)
SS2 Serisi Özellikleri
Flux Vektör Kontrollü Kompakt AC sürücü
Dahili Keypad, Ayar Çarkı ile kolay frekans ve parametre ayarı
Dahili RS485 bağlantı portu (RJ-45 jack tipi)
Modbus ASCII/RTU veya Shihlin haberleşme protokolü seçimi
Dahili bağlantı kontrol fonksiyonu ile çoklu inverter bağlantısını destekler
0 – 650 Hz frekans çıkışı
Yanyana montaj özelliği ile pano içinde DIN Raya monte edilebilir
NPN/PNP dijital giriş seçimi
6 adet dijital giriş, 1 adet röle ve 1 adet transistor çıkış çoklu fonksiyon terminalleri
0-10V ve 4-20mA 2 adet analog giriş destekler
V/F, Genel Flux Vektör Kontrol
Auto Tuning fonksiyonu
Genel Flux Vektor kontrol çalışmada 3Hz’de %150, 5Hz’de %200 başlangıç torku
Yüksek hızlı işleme için 32-bit RISC CPU
Motor gürültülerini elemek ve AC sürücünün ısınmasını önlemek için Soft-PWM fonksiyonu
Elektromanyetik gürültüyü etkili biçimde bastıran Dahili RFI Filtre ve jumper
Dahili Enerji tasarrufu kontrol fonksiyonu
Soğutma fanı çalışma seçimi fonksiyonu
PID geribesleme kontrol fonksiyonu
Travers ve sargı uygulamaları için triangular wave fonksiyonu
Çalışma frekansı PWM pulse input sinyali ile kontrol edilebilir
Programlanabilir çalışma modu (PO)
Elektrik şebekesi anahtarlama mekanizması ile donatılmıştır
Vidasız yay baskılı kontrol klemens bağlantısı
Sökülebilir ve kolay temizlenebilir soğutma fanı (400W hariç)
60 saniye %150 ve 1 saniye %200 aşırı yük akım oranı
Dahili fren kıyıcı (tüm modeller)
Şifre koruması
IP20 koruma
CE onaylı
ÜRÜN KODUAÇIKLAMA
Tek Faz 220VAC Besleme
SS2-021-0.4K0.4kW
SS2-021-0.75K0.75kW
SS2-021-1.5K1.5kW
SS2-021-2.2K2.2kW
Üç Faz 380VAC Besleme
SS2-043-0.75K0.75kW
SS2-043-1.5K1.5kW
SS2-043-2.2K2.2kW
SS2-043-3.7K3.7kW
SS2-043-5.5K5.5kW
SFG Serisi Özellikleri
Flux Vektör Kontrollü Kompakt AC sürücü
Dahili Keypad, Ayar Çarkı ile kolay frekans ve parametre ayarı
Dahili RS485 bağlantı portu (RJ-45 jack tipi)
Modbus ASCII/RTU veya Shihlin haberleşme protokolü seçimi
Dahili bağlantı kontrol fonksiyonu ile çoklu inverter bağlantısını destekler
0 – 650 Hz frekans çıkışı
Yanyana montaj özelliği ile pano içinde DIN Raya monte edilebilir
NPN/PNP dijital giriş seçimi
6 adet dijital giriş, 1 adet röle ve 1 adet transistor çıkış çoklu fonksiyon terminalleri
0-10V ve 4-20mA 2 adet analog giriş destekler
V/F, Genel Flux Vektör Kontrol
Auto Tuning fonksiyonu
Genel Flux Vektor kontrol çalışmada 3Hz’de %150, 5Hz’de %200 başlangıç torku
Yüksek hızlı işleme için 32-bit RISC CPU
Motor gürültülerini elemek ve AC sürücünün ısınmasını önlemek için Soft-PWM fonksiyonu
Elektromanyetik gürültüyü etkili biçimde bastıran Dahili RFI Filtre ve jumper
Dahili Enerji tasarrufu kontrol fonksiyonu
Soğutma fanı çalışma seçimi fonksiyonu
PID geribesleme kontrol fonksiyonu
Travers ve sargı uygulamaları için triangular wave fonksiyonu
Çalışma frekansı PWM pulse input sinyali ile kontrol edilebilir
Programlanabilir çalışma modu (PO)
Elektrik şebekesi anahtarlama mekanizması ile donatılmıştır
Vidasız yay baskılı kontrol klemens bağlantısı
Sökülebilir ve kolay temizlenebilir soğutma fanı (400W hariç)
60 saniye %150 ve 1 saniye %200 aşırı yük akım oranı
Dahili fren kıyıcı (tüm modeller)
Şifre koruması
IP20 koruma
CE onaylı
ÜRÜN KODUAÇIKLAMA
Üç Faz 380VAC BeslemeNormal Yükler (ND)Ağır Yükler (HD)
SF-040-5.5K5.5kW
SF-040-7.5K/5.5K-G7.5kW5.5kW
SF-040-11K/7.5K-G11kW7.5kW
SF-040-15K/11K-G15kW11kW
SF-040-18.5K/15K-G18.5kW15kW
SF-040-22K/18.5K-G22kW18.5kW
SF-040-30K/22K-G30kW22kW
SF-040-37K/30K-G37kW30kW
SF-040-45K/37K-G45kW37kW
SF-040-55K/45K-G55kW45kW
SF-040-75K/55K-G75kW55kW
SF-040-90K/75K-G90kW75kW
SF-040-110K/90K-G110kW90kW
SF-040-132K/110K-G132kW110kW
SF-040-160K/132K-G160kW132kW
SF-040-185K/160K-G185kW160kW
SF-040-220K/185K-G220kW185kW
SF-040-250K/220K-G250kW220kW
SF-040-280K/250K-G280kW250kW
SF-040-315K/280K-G315kW280kW
SF-040-355K/315K-G355kW315kW
ÜRÜN KODUAÇIKLAMA
BKU-040-45KFrenleme ünitesi, 45kW
BKU-040-160KFrenleme ünitesi, 160kW
USB01USB-RS485 çevirici
SF-WS01SF-G çoklu pompa kontrol röle kartı
SİPARİŞLERİNİZ SİPARİŞ TEYİD FORMU ONAYLANDIKTAN VE ÜÇRETİ BANKA HESABIMIZA EFT VEYA HAVALE OLDUKTAN SONRA MALZEMELER ADRESİNİZE KARGO İLE TESLİM EDİLİR .SATIŞ ÖNCESİ VE SATIŞ SONRASI TEKNİK DESTEK STOKTAN MALZEME TEMİNİ ÜRÜNLERE AİT TEKNİK BİLGİLERLE SİZ DEĞERLİ MÜŞTERİLERİMİZE HİZMET VERMEKTEYİZ.
FABRİKA ÜRETİM HATALARINA KARŞI ÜRETİCİ FİRMA GARANTİSİ ALTINDADIR.
PLC ÜRÜNLERİ SHİHLİN MARKA
FL004 PLC Özellikleri
DIN Ray / Arka Panel montaj modüler PLC
Dahili Mikro-USB ile upload/download
Dahili 1 adet RS232 ve 1 adet RS485 port
8 ilave modüle kadar genişleyebilme
128 I/O noktası
0.085µs (85ns)/kontak, 0.53µs (530ns) data transfer işleme hızı
Modbus RTU master/slave haberleşme
Kullanıcı dostu FLEXISOFT yazılımı
LD (Ladder Diagram), FBD (Function Block Diagram), ST (Structured Test), SFC (Sequential Function Chart) , IL (Instruction List) tip IEC61131-3 programlama dilleri destekler
13K step kapasite, 62 KB+128 KB (Application + Ladder)
Universal Analog giriş (Voltaj, Akım, RTD ve Termokupl) genişleme modülleri
Lineer Analog giriş (Akım/Voltaj) genişleme modülleri
Analog çıkış (Voltaj, Akım) genişleme modülleri
25 kHz’e ulaşan Pulse giriş / 10kHz 3ad Pulse+Dir çıkış
8 ad tek faz enkoder veya 4ad çift faz enkoder bağlanılabilir.
Pulse hız okuma (speed) için kullanılan girişler pulse counter işgal etmez.
CPU üzerinde 8DI/6DO
24VDC beslemeli üniteler
CE, UL Class1 Div2 sertifikasyonu
ÜRÜN KODU
BESLEME
AÇIKLAMALAR
FL004-0806N
24VDC
8 Dijital Giriş, 6 Dijital Çıkış (NPN) CPU
FL004-0806R
24VDC
8 Dijital Giriş, 6 Dijital Çıkış (Röle) CPU
DİJİTAL İLAVE MODÜLLER
ÜRÜN KODU
BESLEME
AÇIKLAMALAR
FLD0800
24VDC
8 Dijital Giriş
FLD1600
24VDC
16 Dijital Giriş
FLD0008N
24VDC
8 Dijital Çıkış (NPN)
FLD0016N
24VDC
16 Dijital Çıkış (NPN)
FLD0008R
24VDC
8 Dijital Çıkış (Röle)
FLD0016R
24VDC
16 Dijital Çıkış (Röle)
FLD0808N
24VDC
8 Dijital Giriş, 8 NPN tip Transistor Çıkış
FLD0808R
24VDC
8 Dijital Giriş, 8 Röle tip Çıkış
FLD-HS-0808N
24VDC
8 Dijital Giriş, 8 Dijital Çıkış (NPN), 4 Yüksek Hızlı Giriş (1x sayma & 4x sayma), 2 PWM Çıkış
ANALOG İLAVE MODÜLLER
ÜRÜN KODU
BESLEME
AÇIKLAMALAR
FLA0400-14
24VDC
4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 14 Bit
FLA0400-16
24VDC
4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 16 Bit
FLA0800-16
24VDC
8 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 16 Bit
FLA0002L
24VDC
2 Analog Çıkış (0-10 VDC / 4-20 mA), 12 Bit
FLA0004L
24VDC
4 Analog Çıkış (0-10 VDC / 4-20 mA), 12 Bit
FLA0402L
24VDC
4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 14 Bit
2 Analog Çıkış (0-10 VDC / 4-20 mA / 0-20mA), 12 Bit
FLA0402U-12
24VDC
4 Universal Giriş 16 Bit (0-10 V / 0-5 V / ± 10 V /
0-100 mV / 0-50 mV / 0-20 mA / 4-20 mA / RTD
PT-100 / PT-1000 / Termokupl – B, R, S, E, J, K, N, T),
2 Analog Çıkış (0-10 V / 4-20mA / 0-20mA), 12 Bit
FLA0400R
24VDC
4 RTD PT100 / PT1000 Giriş
FLA0400T
24VDC
4 T/C Termokupl Giriş (B, R, S, E, J, K, N, T)
FLAD0202N-S0
24VDC
2 Load-Cell Analog Giriş (1mV/V, 2mV/V, 4mV/V), 24bit 2 Dijital Çıkış (NPN tip Transistör)
FL005 PLC Özellikleri
DIN Ray / Arka Panel montaj modüler PLC
Transistor ve Röle çıkışlar
16 modüle kadar genişleyebilme
256 I/O noktası
32 Bit RISC işlemci
Dahili Takvim, Saat
Analog Girişler (Voltaj, Akım, RTD ve Termokupl)
Analog Çıkış (Voltaj, Akım)
Yüksek hızlı sayıcı (200 Khz’e kadar)
8ad tek faz enkoder veya 4ad çift faz enkoder bağlanılabilir
Yüksek hızlı PWM Pulse çıkış (4 adet 200Khz Pulse+Dir)
0.06µs (60ns)/kontak , 0.37µs (373ns) data transfer işleme hızı
16K step kapasite, 192KB Memory
(Application + Ladder)
Dahili 1 adet RS232 ve 1 adet RS485 port, çeşitli PLC protokolleri (Modbus ASCII/RTU…vb) destekler
Dahili 1 adet Mikro USB port ile program upload/download
Universal Analog giriş (Voltaj, Akım, RTD ve Termokupl) genişleme modülleri
Lineer Analog giriş (Akım/Voltaj) genişleme modülleri
Analog çıkış (Voltaj, Akım) genişleme modülleri
24VDC beslemeli üniteler
Kullanıcı dostu FLEXISOFT yazılımı
LD (Ladder Diagram), FBD (Function Block Diagram), ST (Structured Test), SFC (Sequential Function Chart) , IL (Instruction List) tip IEC61131-3 programlama dilleri destekler
CE, UL Class1 Div2 onaylı
FL005-0808N-S124VDC8 Dijital Giriş, 8 Dijital Çıkış (NPN) CPU
FL005-0808R-S124VDC8 Dijital Giriş, 8 Dijital Çıkış (Röle) CPU
FL005-1616N-S124VDC16 Dijital Giriş, 16 Dijital Çıkış (NPN) CPU
FL005-1616R-S124VDC16 Dijital Giriş, 16 Dijital Çıkış (Röle) CPU
DİJİTAL İLAVE MODÜLLER
ÜRÜN KODUBESLEMEAÇIKLAMALAR
FLD080024VDC8 Dijital Giriş
FLD160024VDC16 Dijital Giriş
FLD0008N24VDC8 Dijital Çıkış (NPN)
FLD0016N24VDC16 Dijital Çıkış (NPN)
FLD0008R24VDC8 Dijital Çıkış (Röle)
FLD0016R24VDC16 Dijital Çıkış (Röle)
FLD0808N24VDC8 Dijital Giriş, 8 NPN tip Transistor Çıkış
FLD0808R24VDC8 Dijital Giriş, 8 Röle tip Çıkış
FLD-HS-0808N24VDC8 Dijital Giriş, 8 Dijital Çıkış (NPN), 4 Yüksek Hızlı Giriş (1x sayma & 4x sayma), 2 PWM Çıkış
ANALOG İLAVE MODÜLLER
ÜRÜN KODUBESLEMEAÇIKLAMALAR
FLA0400-1424VDC4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 14 Bit
FLA0400-1624VDC4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 16 Bit
FLA0800-1624VDC8 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 16 Bit
FLA0002L24VDC2 Analog Çıkış (0-10 VDC / 4-20 mA), 12 Bit
FLA0004L24VDC4 Analog Çıkış (0-10 VDC / 4-20 mA), 12 Bit
FLA0402L24VDC4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 14 Bit
2 Analog Çıkış (0-10 VDC / 4-20 mA / 0-20mA), 12 Bit
FLA0402U-1224VDC4 Universal Giriş 16 Bit (0-10 V / 0-5 V / ± 10 V /
0-100 mV / 0-50 mV / 0-20 mA / 4-20 mA / RTD
PT-100 / PT-1000 / Termokupl – B, R, S, E, J, K, N, T),
2 Analog Çıkış (0-10 V / 4-20mA / 0-20mA), 12 Bit
FLA0400R24VDC4 RTD PT100 / PT1000 Giriş
FLA0400T24VDC4 T/C Termokupl Giriş (B, R, S, E, J, K, N, T)
FLAD0202N-S024VDC2 Load-Cell Analog Giriş (1mV/V, 2mV/V, 4mV/V), 24bit 2 Dijital Çıkış (NPN tip Transistör)
FL055 DI/DO PLC Özellikleri
DIN Ray / Arka Panel montaj modüler PLC
Transistor ve Röle çıkışlar
16 modüle kadar genişleyebilme
256 I/O noktası
32 Bit RISC işlemci
Dahili Takvim, Saat
0.06µs (60ns)/kontak , 0.37µs (373ns) data transfer işleme hızı
50K step kapasite, 488KB Memory
(Application + Ladder)
FL055-0808N CPU üzerinde 8DI/8DO
Universal Analog giriş (Voltaj, Akım, RTD ve Termokupl) genişleme modülleri
Lineer Analog giriş (Akım/Voltaj) genişleme modülleri
Analog çıkış (Voltaj, Akım) genişleme modülleri
Yüksek hızlı sayıcı, Tek/Çift Faz (200 Khz’e kadar)
8ad tek faz enkoder veya 4ad çift faz enkoder bağlanılabilir (FL055-0808N/R)
Yüksek hızlı PWM Pulse çıkış (4 adet 200Khz Pulse+Dir)
(FL055-0808N/R)
Dahili 1 adet RS232 ve 1 adet RS485 port, çeşitli PLC protokolleri (Modbus ASCII/RTU…vb) destekler
Dahili 1 adet Mikro USB port (Tip B) ile
program upload/download
Dahili 1 adet Ethernet portu ile Modbus TCP üzerinden
PLC/Programlama/Uzak monitore bağlantı
24VDC beslemeli üniteler
Kullanıcı dostu FLEXISOFT yazılımı
LD (Ladder Diagram), FBD (Function Block Diagram), ST (Structured Test), SFC (Sequential Function Chart) , IL (Instruction List) tip IEC61131-3 programlama dilleri destekler
CE, UL Class1 Div2 onaylı
ÜRÜN KODUBESLEMEAÇIKLAMALAR
FL055-0808N24VDC8 Dijital Giriş, 8 Dijital Çıkış (NPN) CPU
FL055-0808R24VDC8 Dijital Giriş, 8 Dijital Çıkış (Röle) CPU
FL055-0404N0802U24VDC4 Dijital Giriş, 4 Dijital Çıkış (NPN), 4 Universal Analog Giriş, 4 Lineer Analog Giriş, 2 Analog Çıkış CPU
FL055-0404R0802U24VDC4 Dijital Giriş, 4 Dijital Çıkış (Röle), 4 Universal Analog Giriş, 4 Lineer Analog Giriş, 2 Analog Çıkış CPU
DİJİTAL İLAVE MODÜLLER
ÜRÜN KODUBESLEMEAÇIKLAMALAR
FLD080024VDC8 Dijital Giriş
FLD160024VDC16 Dijital Giriş
FLD0008N24VDC8 Dijital Çıkış (NPN)
FLD0016N24VDC16 Dijital Çıkış (NPN)
FLD0008R24VDC8 Dijital Çıkış (Röle)
FLD0016R24VDC16 Dijital Çıkış (Röle)
FLD0808N24VDC8 Dijital Giriş, 8 NPN tip Transistor Çıkış
FLD0808R24VDC8 Dijital Giriş, 8 Röle tip Çıkış
FLD-HS-0808N24VDC8 Dijital Giriş, 8 Dijital Çıkış (NPN), 4 Yüksek Hızlı Giriş (1x sayma & 4x sayma), 2 PWM Çıkış
ANALOG İLAVE MODÜLLER
ÜRÜN KODUBESLEMEAÇIKLAMALAR
FLA0400-1424VDC4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 14 Bit
FLA0400-1624VDC4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 16 Bit
FLA0800-1624VDC8 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 16 Bit
FLA0002L24VDC2 Analog Çıkış (0-10 VDC / 4-20 mA), 12 Bit
FLA0004L24VDC4 Analog Çıkış (0-10 VDC / 4-20 mA), 12 Bit
FLA0402L24VDC4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 14 Bit
2 Analog Çıkış (0-10 VDC / 4-20 mA / 0-20mA), 12 Bit
FLA0402U-1224VDC4 Universal Giriş 16 Bit (0-10 V / 0-5 V / ± 10 V /
0-100 mV / 0-50 mV / 0-20 mA / 4-20 mA / RTD
PT-100 / PT-1000 / Termokupl – B, R, S, E, J, K, N, T),
2 Analog Çıkış (0-10 V / 4-20mA / 0-20mA), 12 Bit
FLA0400R24VDC4 RTD PT100 / PT1000 Giriş
FLA0400T24VDC4 T/C Termokupl Giriş (B, R, S, E, J, K, N, T)
FLAD0202N-S024VDC2 Load-Cell Analog Giriş (1mV/V, 2mV/V, 4mV/V), 24bit 2 Dijital Çıkış (NPN tip Transistör)
FL055 DI/DO AI/AO PLC Özellikleri
DIN Ray / Arka Panel montaj modüler PLC
Transistor ve Röle çıkışlar
16 modüle kadar genişleyebilme
256 I/O noktası
32 Bit RISC işlemci
Dahili Takvim, Saat
0.06µs (60ns)/kontak , 0.37µs (373ns) data transfer işleme hızı
50K step kapasite, 488KB Memory
(Application + Ladder)
FL055-0404N0802U CPU üzerinde 4 adet Dijital giriş / 4 adet Dijital çıkış ile 4 adet Universal Analog giriş (Voltaj, Akım, RTD ve Termokupl), 4 adet Lineer Analog giriş (Akım/Voltaj) / 2 adet Analog çıkış (Voltaj, Akım), 1 adet Mikro SD Kart Slot
Universal Analog giriş (Voltaj, Akım, RTD ve Termokupl) genişleme modülleri
Lineer Analog giriş (Akım/Voltaj) genişleme modülleri
Analog çıkış (Voltaj, Akım) genişleme modülleri
Yüksek hızlı sayıcı, Tek/Çift Faz (200 Khz’e kadar)
Yüksek hızlı PWM Pulse çıkış (200Khz Pulse+Dir)
Dahili 1 adet RS232 ve 1 adet RS485 port, çeşitli PLC protokolleri (Modbus ASCII/RTU…vb) destekler
Dahili 1 adet Mikro USB port (Tip B) ile
program upload/download
Dahili 1 adet Ethernet portu ile Modbus TCP üzerinden
PLC/Programlama/Uzak monitore bağlantı
24VDC beslemeli üniteler
Kullanıcı dostu FLEXISOFT yazılımı
LD (Ladder Diagram), FBD (Function Block Diagram), ST (Structured Test), SFC (Sequential Function Chart) , IL (Instruction List) tip IEC61131-3 programlama dilleri destekler
CE, UL Class1 Div2 onaylı
ÜRÜN KODUBESLEMEAÇIKLAMALAR
FL055-0808N24VDC8 Dijital Giriş, 8 Dijital Çıkış (NPN) CPU
FL055-0808R24VDC8 Dijital Giriş, 8 Dijital Çıkış (Röle) CPU
FL055-0404N0802U24VDC4 Dijital Giriş, 4 Dijital Çıkış (NPN), 4 Universal Analog Giriş, 4 Lineer Analog Giriş, 2 Analog Çıkış CPU
FL055-0404R0802U24VDC4 Dijital Giriş, 4 Dijital Çıkış (Röle), 4 Universal Analog Giriş, 4 Lineer Analog Giriş, 2 Analog Çıkış CPU
DİJİTAL İLAVE MODÜLLER
ÜRÜN KODUBESLEMEAÇIKLAMALAR
FLD080024VDC8 Dijital Giriş
FLD160024VDC16 Dijital Giriş
FLD0008N24VDC8 Dijital Çıkış (NPN)
FLD0016N24VDC16 Dijital Çıkış (NPN)
FLD0008R24VDC8 Dijital Çıkış (Röle)
FLD0016R24VDC16 Dijital Çıkış (Röle)
FLD0808N24VDC8 Dijital Giriş, 8 NPN tip Transistor Çıkış
FLD0808R24VDC8 Dijital Giriş, 8 Röle tip Çıkış
FLD-HS-0808N24VDC8 Dijital Giriş, 8 Dijital Çıkış (NPN), 4 Yüksek Hızlı Giriş (1x sayma & 4x sayma), 2 PWM Çıkış
ANALOG İLAVE MODÜLLER
ÜRÜN KODUBESLEMEAÇIKLAMALAR
FLA0400-1424VDC4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 14 Bit
FLA0400-1624VDC4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 16 Bit
FLA0800-1624VDC8 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 16 Bit
FLA0002L24VDC2 Analog Çıkış (0-10 VDC / 4-20 mA), 12 Bit
FLA0004L24VDC4 Analog Çıkış (0-10 VDC / 4-20 mA), 12 Bit
FLA0402L24VDC4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 14 Bit
2 Analog Çıkış (0-10 VDC / 4-20 mA / 0-20mA), 12 Bit
FLA0402U-1224VDC4 Universal Giriş 16 Bit (0-10 V / 0-5 V / ± 10 V /
0-100 mV / 0-50 mV / 0-20 mA / 4-20 mA / RTD
PT-100 / PT-1000 / Termokupl – B, R, S, E, J, K, N, T),
2 Analog Çıkış (0-10 V / 4-20mA / 0-20mA), 12 Bit
FLA0400R24VDC4 RTD PT100 / PT1000 Giriş
FLA0400T24VDC4 T/C Termokupl Giriş (B, R, S, E, J, K, N, T)
FLAD0202N-S024VDC2 Load-Cell Analog Giriş (1mV/V, 2mV/V, 4mV/V), 24bit 2 Dijital Çıkış (NPN tip Transistör)
FL100 PLC Özellikleri
DIN Ray / Arka Panel montaj modüler PLC
Dahili 1 adet RS232 ve 1 adet RS485 port
Dahili 1 adet Mikro USB port (Tip B) ile program upload/download/monitoring
Dahili 1 adet Ethernet portu ile Modbus TCP üzerinden PLC/Programlama/Monitoring
Dahili 1 adet USB Host port
16 modüle kadar genişleyebilme
256 I/O noktası
5120K step kapasite, 22MB + 30MB Memory (Application + Ladder)
Dahili Takvim, Saat
32 Bit RISC işlemci
0.02µs (20.43ns) kontak, 0.13µs (127ns) data transfer işleme hızı
Kullanıcı dostu FLEXISOFT yazılımı
LD (Ladder Diagram), FBD (Function Block Diagram), ST (Structured Test), SFC (Sequential Function Chart) , IL (Instruction List) tip IEC61131-3 programlama dilleri destekler
Dahili WEB Server fonksiyonlarını destekler:
-Uzaktan monitor ve kontrol
-Proje içinde 100 web sayfasına kadar oluşturabilir
-Web sayfası içersinde 100 tag’a kadar kullanılabilir
-10 kullanıcıya kadar aktif bağlantı kurulabilir
-Hızlı web data tazeleme
-Data giriş, Data göster, Resim, Çoklu dil yazı ve yön tuşları destekler
Güçlü Haberleşme için PLC Modbus RTU Master veya Slave olarak konfigure edilebilir.
RENU’nun tüm Seri ve Ethernet driver’larını destekler
24VDC beslemeli üniteler
CE, UL Class1 Div2 onaylı
FL10024VDCGelişmiş, Dahili Web Server CPU
DİJİTAL İLAVE MODÜLLER
ÜRÜN KODUBESLEMEAÇIKLAMALAR
FLD080024VDC8 Dijital Giriş
FLD160024VDC16 Dijital Giriş
FLD0008N24VDC8 Dijital Çıkış (NPN)
FLD0016N24VDC16 Dijital Çıkış (NPN)
FLD0008R24VDC8 Dijital Çıkış (Röle)
FLD0016R24VDC16 Dijital Çıkış (Röle)
FLD0808N24VDC8 Dijital Giriş, 8 NPN tip Transistor Çıkış
FLD0808R24VDC8 Dijital Giriş, 8 Röle tip Çıkış
FLD-HS-0808N24VDC8 Dijital Giriş, 8 Dijital Çıkış (NPN), 4 Yüksek Hızlı Giriş (1x sayma & 4x sayma), 2 PWM Çıkış
ANALOG İLAVE MODÜLLER
ÜRÜN KODUBESLEMEAÇIKLAMALAR
FLA0400-1424VDC4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 14 Bit
FLA0400-1624VDC4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 16 Bit
FLA0800-1624VDC8 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 16 Bit
FLA0002L24VDC2 Analog Çıkış (0-10 VDC / 4-20 mA), 12 Bit
FLA0004L24VDC4 Analog Çıkış (0-10 VDC / 4-20 mA), 12 Bit
FLA0402L24VDC4 Analog Giriş (0-10 VDC / 4-20 mA / 0-20mA), 14 Bit
2 Analog Çıkış (0-10 VDC / 4-20 mA / 0-20mA), 12 Bit
FLA0402U-1224VDC4 Universal Giriş 16 Bit (0-10 V / 0-5 V / ± 10 V /
0-100 mV / 0-50 mV / 0-20 mA / 4-20 mA / RTD
PT-100 / PT-1000 / Termokupl – B, R, S, E, J, K, N, T),
2 Analog Çıkış (0-10 V / 4-20mA / 0-20mA), 12 Bit
FLA0400R24VDC4 RTD PT100 / PT1000 Giriş
FLA0400T24VDC4 T/C Termokupl Giriş (B, R, S, E, J, K, N, T)
FLAD0202N-S024VDC2 Load-Cell Analog Giriş (1mV/V, 2mV/V, 4mV/V), 24bit 2 Dijital Çıkış (NPN tip Transistör)
