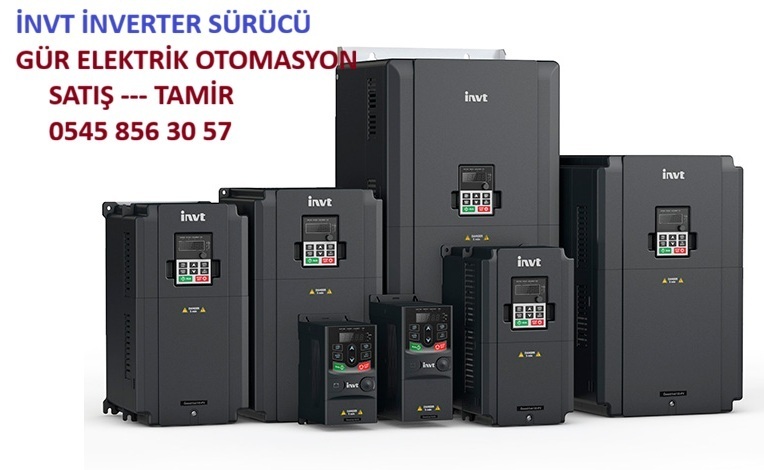

İNVT MARKA İNVERTER ÜRÜNLERİ
AC SÜRÜCÜLERDE SATIŞ ÖNCESİ VE SATIŞ SONRASI TEKNİK DESTEK MONTAJ VE SERVİS STOKTAN MALZEME TEMİNİ ÜRÜNLERE AİT TEKNİK BİLGİLERLE SİZ DEĞERLİ MÜŞTERİLERİMİZE KONUSUNDA UZMAN ELEMANLARIMIZLA HİZMET VERMEKTEYİZ.
İNVT MARKA ÜRÜNLERİ 1 SENE ÜRETİCİ FİRMA GARANTİSİ ALTINDADIR.
GD10 Serisi
Basit Uygulama Sürücüleri
Goodrive10 serisi ekonomik hız kontrol cihazları; küçük güçlerde genel amaçlı uygulamalar ve OEM pazarı için geliştirilmiştir. GD10; V/f kontrol teknolojisine sahip, PID fonksiyonu, çoklu sabit hız , DC Frenleme, dahili modbus gibi özelliklerin yanında, aynı segmentteki benzer ürünlere göre %15 daha az yer kaplar.
Güç aralığı0.75 ~ 2.2kW
Giriş gerilim aralığı220V (-15%) ~ 240V (+10%) ve 380V (-15%) ~ 440V (+10%)
Kontrol moduV / f kontrollü
Frekans50/60 Hz , Frekans aralığı 47-63 Hz
Yüklenebilirlik%150 yüklenme 60 sn, %180 yüklenme 10 sn, %200 yüklenme 1 sn
Hız ayar aralığı1-100
Genel ÖzelliklerOtomatik akım limitleme fonksiyonu (motoru koruma amaçlı)
PID kontrol
1 AC 220VÜRÜN KODU GÜÇ(kW) AKIM(A) BOYUTLAR(mm)
GenişlikX YükseklikXDerinlik
GD10-0R4G-S2 0,4KW 2,5A 85x140x134,2
GD10-0R7G-S2 0,75KW 4,2A 85x140X153,2
GD10-1R5G-S2 1,5KW 7,5A 100x165x153,2
GD10-2R2G-S2 2,2KW 11A 100x165x153,2
3 AC 380VÜRÜN KODU GÜÇ(kW) AKIM(A) BOYUTLAR(mm)
GD10-0R7G-4 0,75KW 2,5A 100x165x153,2
GD10-1R5G-4 1,5KW 4,2A 100x165x153,2
GD10-2R2G-4 2,2KW 5,5A 100x165x153,2
Ambalaj makinaları
Gıda makinaları
Isıtma Soğutma
İplik büküm makinaları
Plastik makinaları
Genel kullanım amaçlı basit makina uygulamalarında
GD100 Serisi
Ekonomik Vektör Kontrollü Sürücüler
Gooddrive100 serisi hız kontrol cihazları; V / F (scalar) ve sensörsüz vektör kontrol platformuna sahiptir. Yeni dizayn platform kullanılarak mükemmel motor sürüş performası sağlar ve genel sürücü pazarına yönelik üretilmiş, basit, yüksek performanslı bir üründür.
Güç aralığı0.75 ~ 15 kW
Giriş gerilim aralığı400V (- +15%)
Kontrol moduV / f ve açık çevrim vektör kontrollü
Frekans50/60 Hz , Frekans aralığı , 47-63 Hz
Yüklenebilirlik%150 yüklenme 60 sn, %180 yüklenme 10 sn, %200 yüklenme 1 sn
Hız ayar aralığı1-100
Genel ÖzelliklerGeliştirilmiş auto tuning fonksiyonu
Dahili fren kıyıcısı
Dahili EMC Filtre (Kategori C3)
PID kontrol
Standart Modbus RTU ve ASCII destekli RS485 haberleşme
Tork limit
Başlangıç Torku (0,5 Hz de %150 Açık Çevrim Vektör Kontrolde)
Soğutma için elektroniği izole eden hava kanalı yapısı
Sanal terminaller
Standart Modbus RTU ve ASCII destekli RS485 haberleşme.
3 AC 380V
ÜRÜN KODU GÜÇ(kW) AKIM(A) BOYUTLAR(mm)
GenişlikX YükseklikXDerinlik
GD100-0R7G-4 0.75KW 2.5A 126x186x155
GD100-1R5G-4 1.5KW 3.7A 126x186x155
GD100-2R2G-4 2.2KW 5.0A 126x186x155
GD100-004G-4 4.0kKW 9.5A 146x256x167
GD100-5R5G-4 5.5KW 14.0A 146x256x167
GD100-7R5G-4 7.5KW 18.5A 170x320x196,3
GD100-011G-4 11KW 24.0A 170x320x196,3
GD100-015G-4 15KW 32.0A 170x320x196,3
Ambalaj Makinaları
Gıda Makinaları
Vinç
Pompa Fan
Tekstil Makinaları
Plastik Makinaları

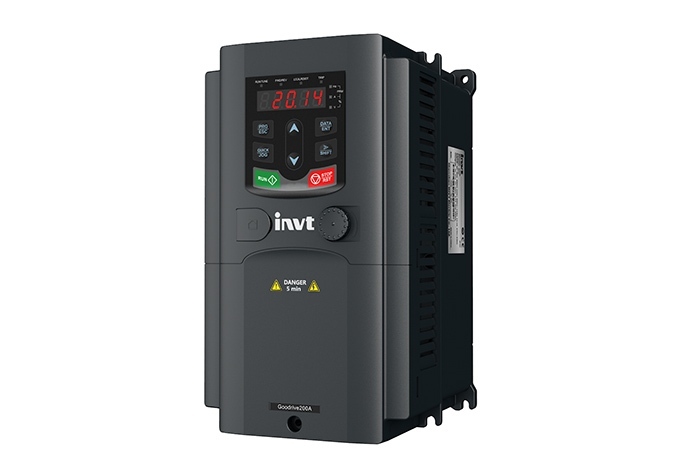

GD200 Serisi
Genel Uygulama Sürücüleri
Goodrive200 hız kontrol cihazı DSP kontrol sistemi platformunda çalışır. V / F kontrol modu bulunmaktadır. Asenkron motorlarda mükemmel sürüş performansı sağlamaktadır. Ürünün hava kanalı tasarımı, donanım yapısı ve yazılım özellikleri, zor çevresel şartlara ve müşterilerin ihtiyaçlarına göre tasarlanmıştır.
Güç aralığı1,5 ~ 500 kW
Giriş gerilim aralığı400V (-+15%)
Kontrol moduV / f kontrollü
Frekans50/60 Hz , Frekans aralığı 47-63 Hz
YüklenebilirlikNormal şart (P tipi) %120 60 sn. için
Ağır şart (G tipi) %150 yüklenme 60 sn, %180 yüklenme 10 sn, %200 yüklenme 1 sn
Hız ayar aralığı1-100
Genel Özellikler30 kW ağır şart ve aşağısında dahili fren kıyıcı modülü
Geliştirilmiş auto tuning fonksiyonu
Dahili Kategori EMC C3 filtre
PID kontrol
Standart Modbus RTU ve ASCII destekli RS485 haberleşme
Tork limit
Basit pompa kontrol
Sanal terminaller
3X380VOLT
ÜRÜN KODU GÜÇ(kW) AKIM(A) BOYUTLAR(mm) GenişlikX YükseklikXDerinlik
1,5 KW3,7126x193x174,5
GD200-2R2G-4 2,2 KW5126x193x174,5
GD200-004G/5R5P-44.0/5.5KW 9.5/14.0A146x263x181
GD200-5R5G/7R5P-45.5/7.5KW14.0/18.5A146x263x181
GD200-7R5G/011P-47.5/11KW18.5/25.0A170x331,5x216
GD200-011G/015P-411/15KW25.0/32.0A170x331,5x216
GD200-015G/018P-415/18.5KW32.0/38.0A230x342x216
GD200-018G/022P-418.5/22KW38.0/45.0A230x342x216
GD200-022G/030P-422/30KW45.0/60.0A255x407x245
GD200-030G/037P-430/37KW60.0/75.0A255x407x245
GD200-037G/045P-437/45KW75.0/92.0A270x555x325
GD200-045G/055P-445/55KW92.0/115.0A270x555x325
GD200-055G/075P-455/75KW115.0/150.0A270x555x325
GD200-075G/090P-475/90KW150.0/180.0A325x680x365
GD200-090G/110P-490/110KW180.0/215.0A325x680x365
GD200-110G/132P-4110/132KW215.0/260.0A325x680x365
GD200-132G/160P-4132/160KW260.0/305.0A500x870x360
GD200-160G/185P-4160/185KW305.0/340.0A500x870x360
GD200-185G/200P-4185/200KW340.0/380.0A500x870x360
GD200-200G/220P-4200/220KW380.0/425.0A680x960x379,5
GD200-220G/250P-4220/250KW425.0/480.0A680x960x379,5
GD200-250G/280P-4250/280KW480.0/530.0A680x960x379,5
GD200-280G/315P-4280/315KW530.0/600.0A680x960x379,5
GD200-315G/350P-4315/350KW600.0/650.0A680x960x379,5
GD200-350G/400P-4350/400KW650.0/720.0A620X1700X560
GD200-400G-4400KW530.0/600.0A620X1700X560
GD200-500G-4500KW600.0/650.0A620X1700X560
Pompa ve fanlar
Kompresörler
Genel kullanım amaçlı imal edilen makinalarda kullanılır.
GD300 Serisi
Yüksek Performanslı, Vektör Kontrollü Sürücüleri
Goodrive 300, INVT tarafından geliştirilen, yüksek performanslı bir hız kontrol cihazı olup, hem asenkron hem de senkron motorları kontrol edebilir. Yüksek performanslı ve hassas motor kontrolü, 32 bit DSP kontrollü işlemcisi ve gelişmiş vektör kontrol algoritması ile sağlanır. GD300 hız kontrol cihazları ;yüksek güvenilirlikli, her türlü çalışma ortamına uyum sağlayan, esnek uygulama ve istikrarlı performans sunar.
Güç aralığı1.5 ~ 500 kW
Giriş gerilim aralığı380V (-15%) ~ 440 V (+10%)
Kontrol moduV / f kontrol, açık çevrim vektör kontrol
Frekans50/60 Hz , Frekans aralığı 47-63 Hz
Yüklenebilirlik%150 yüklenme 60 sn, %180 yüklenme 10 sn, %200 yüklenme 1 sn
Hız ayar aralığı1-200
Genel ÖzelliklerAçık çevrim vektör kontrolde asenkron ve senkron motor sürebilme
PID kontrol
Geliştirilmiş auto tuning fonksiyonu
Dahili Kategory EMC C3 filtre
Standart Modbus RTU ve ASCII destekli RS485 haberleşme
Haberleşmede Profibus, Ethernet ve CAN opsiyonları
30 KW ağır şart ve aşağısında dahili fren kıyıcı modülü
2 farklı Motor parametre grubu tanımlama
Tork limit
Başlangıç Torku (0,25 Hz de %150 Açık Çevrim Vektör Kontrolde)
Sanal terminaller
Daha hassas motor kontrolü
ÜRÜN KODU GÜÇ(kW) AKIM(A) BOYUTLAR(mm)
GenişlikX YükseklikXDerinlik
GD300-1R5G-4 1,5 KW3,7126x193x174,5mm
GD300-2R2G-4 2,2 KW5126x193x174,5mm
GD300-004G/5R5P-44.0/5.5KW9.0/13.0A146x263x181mm
GD300-5R5G/7R5P-45.5/7.5KW13.0/17.0A146x263x181mm
GD300-7R5G/011P-47.5/11KW17.0/25.0A170x331,5x216mm
GD300-011G/015P-411/15KW25.0/32.0A170x331,5x216mm
GD300-015G/018P-415/18.5KW32.0/37.0A230x342x216mm
GD300-018G/022P-418.5/22KW37.0/45.0A230x342x216mm
GD300-022G/030P-422/30KW45.0/60.0A255x407x245mm
GD300-030G/037P-430/37KW60.0/75.0A255x407x245mm
GD300-037G/045P-437/45KW75.0/90.0A270x555x325mm
GD300-045G/055P-445/55KW90.0/110.0A270x555x325mm
GD300-055G/075P-455/75KW110.0/150.0A270x555x325mm
GD300-075G/090P-4 75/90KW150.0/176.0A325x680x365mm
GD300-090G/110P-4 90/110KW176.0/210.0A325x680x365mm
GD300-110G/132P-4 110/132KW210.0/250.0A325x680x365mm
GD300-132G/160P-4132/160KW250.0/300.0A500x870x360mm
GD300-160G/185P-4160/185KW300.0/340.0A500x870x360mm
GD300-185G/200P-4185/200KW340.0/380.0A500x870x360mm
GD300-200G/220P-4200/220KW380.0/425.0A500x870x360mm
GD300-220G/250P-4220/250KW425.0/480.0A680x960x380mm
GD300-250G/280P-4250/280KW480.0/530.0A680x960x380mm
GD300-280G/315P-4280/315KW530.0/600.0A680x960x380mm
GD300-315G/350P-4315/350KW600.0/650.0A680x960x380mm
GD300-350G/400P-4350/400KW650.0/720.0A620X1700X560mm
GD300-400G-4400KW720.0A620X1700X560mm
GD300-500G-4500KW860.0A620X1700X560mm
Extruder Makinaları
Kablo Büküm Hatları
Vinç Kaldırma Motorları
Yük Asansörleri
Santrifüj Makinaları
Tekstil Yıkama Makinaları
Plastik Enjeksiyon Pompa Motorları
CHF100A Serisi
CHF100A Yüksek Performanslı Açık Çevrim Vektör Kontrollü Sürücüler
CHF100A serisi hız kontrol cihazları, CHF serisi sürücülerin en gelişmiş versiyonu olup, yüksek performanslı bir genel uygulama sürücüsüdür. Hem CHF100, hem de CHE100 serilerinin avantajlarını sağlar. CHF100A, DSP kontrol sisteminin desteklediği bir vektör kontrol ve skaler kontrol sağlar. Performansı çok daha iyi ve stabildir. Pompa ve fan uygulamarından, hız kontrol hassasiyetinin yüksek olduğu, hızlı tork tepkisine gereksinim duyulan ve düşük hızda yüksek performans gerektiren bir çok uygulamaya kadar geniş bir kullanım alanına sahiptir.
Güç aralığı0.75-500 kW
Giriş gerilim aralığı400/230V ±15%
Kontrol ModuV / f kontrol, açık çevrim vektör kontrol
Frekans50/60 Hz, Frekans aralığı 47-63 Hz
Aşırı yüklenebilirlikNormal Şart %120 1 dakika
Ağır Şart %150 1 dakika, %180 10 sn.
Hız ayar aralığı1-100
Genel ÖzelliklerPID Kontrol
Basit PLC Fonksiyonu
Travers Fonksiyonu
1X220 VOLT
ÜRÜN KODUGÜÇ (kW)AKIM(A) BOYUTLAR(mm)
GenişlikX YükseklikXDerinlik
CHF100A-1R5G-S21,57120X180X140
CHF100A-2R2G-S22,210120X180X140
3X380 VOLT
ÜRÜN KODUGÜÇ (kW)AKIM(A) BOYUTLAR(mm)
GenişlikX YükseklikXDerinlik
CHF100A-0R7G-4 0,752,5120X180X140
CHF100A-1R5G-4 1,53,7120X180X140
CHF100A-2R2G-42,25120X180X140
CHF100A-004G/5R5P-44.0/5,59,0/13160X250X175
CHF100A-5R5G/7R5P-45,5/7,513/17160X250X175
CHF100A-7R5G/011P-47,5/1117/25220X320X180
CHF100A-011G/015P-411,0/1525/32220X320X180
CHF100A-015G/0180-415/18,532/37220X320X180
CHF100A-018G/022P-418,5/2237/45290X467X215
CHF100A-022G/030P-422/3045/60290X467X215
CHF100A-030G/037P-430/3760/75290X467X215
CHF100A-037G/045P-437/4575/90375X577X270
CHF100A-045G/055P-445/6090/110375X577X270
CHF100A-055G/075P-460/75110/150375X577X270
CHF100A-075G/090P-475/90150/176330X755X460
CHF100A-090G/110P-490/110176/210330X755X460
CHF100A-110G/132P-4110/132210/250330X755X460
CHF100A-132G/160P-4132/160250/300391X1490X490
CHF100A-160G/185P-4160/185300/340391X1490X490
CHF100A-185G/200P-4185/200340/380391X1490X490
CHF100A-200G/220P-4200/220380/415402X1670X750
CHF100A-220G/250P-4220/250415/470402X1670X750
CHF100A-250G/280P-4250/280470/520402X1670X750
CHF100A-280G/315P-4280/315520/600402X1670X750
CHF100A-315G/350P-4315/350600/640402X1670X750
CHF100A-350G-4350640502X1950X1200
CHF100A-400G-4400690502X1950X1200
CHF100A-500G-4500860502X1950X1200
Fan
Pompa
Kompresör
Vinç Yürütme
CHV180 Serisi
CHV180 INVT Asansör Sürücüsü
CHV180 , INVT tarafından asansör uygulamaları için geliştirilmiştir. Asansör uygulamasına yönelik özel yazılım fonksiyonlarına sahiptir.
Temel özellikleri ;
Asenkron veya Senkron motor uygulaması
Farklı kumanda sistemleri için hız girişleri
Seviye yenileme giriş ve seyahat ayarı
Kata getirme girişi ve seyahat ayarı
Kata getirme voltaj seviye ayarı
Kontaktör feedback kontrol girişleri
Sincos ve Endat enkoder kartı seçeneği
Cihaz üzerinde sabit Keypad ve gösterge
İstenildiğinde ilave LCD Türkçe Keypad
Parametrik kod ile kolay program
Ekranda giriş ve çıkışların izlenebilmesi
Statik motor Tuning özelliği
Akıllı pre-tork ile kalkış konforu
Akıllı UPS kata getirme özelliği
60 saniye %150 akım performansı
10 saniye %180 akım performansı
Yüksek çalışma ömrü ve verimi
Güç aralığı4 ~ 15 kWGiriş gerilim aralığı380V (- +15%)Kontrol ModuSensörsüz vektör kontrol(SVC), PG Vektör Kontrol (VC), V/F KontrolFrekans50/60 Hz , Frequency Range, 47-63 HzYüklenebilirlik60s için 150% nominal akım, 10s için 180% nominal akımHız ayar aralığı1:100 (SVC); 1:1000 (VC)Genel ÖzelliklerOperasyon Modu: Kontrol, acil durum, yavaşlama Asansör Kontrol Lojiği : Dahili fren rölesi ile kontaktör kontrolü Kalkış momentini önceden tork öngörüsü ile ağırlık sensörü olmaksızın yapabilme.(Sadece SIN / COS encoder için) Tork öngörüsü ile kalkış (Ağırlık sensörü ile) Statik konumda senkron motorun manyetik kutup açısını tanımlama(Sadece SIN / COS Encoder için) Kalkış ve duruşta DC frenleme Başlangıç Torku: 0.5Hz te Nominal torkun 150'si(SVC); 0 Hz te Nominal torkun 180% 'i (VC). PG Kart Seçenekleri : SIN/COSsenkron motor PG Kart, UVW senkron motor PG Kart, asenkron motor PG Card
3X380 VOLT
ÜRÜN KODU GÜÇ(kW) AKIM(A) BOYUTLAR(mm)
GenişlikX YükseklikXDerinlik
CHV180-004G-449 160x250x175
CHV180-5R5G-45,513 160x250x175
CHV180-7R5G-47,517 220x320x180
CHV180-011G-41125 220x320x180
CHV180-015G-41532220x320x180
CHV180-018G-418,537290x467x215
CHV180-022G-42245290x467x215
CHV180-030G-43060290x467x215
EC100 Serisi
EC100 Akıllı Entegre Asansör Sürücüsü
EC100 Akıllı Entegre Asansör sürücüsü, asansör grup kontrolü, gelişmiş frekans vektör kontrolü, akıllı asansör kontrolü ve network haberleşmesi için geliştirilmiştir.
Power Range7,5 ~ 30 kWPower Supply Range380V (- +15%)Control ModePG Vector controlFrequency50/60 Hz , Frequency Range, 47-63 HzYüklenebilirlik60s için 150% nominal akım, 10s için 180% nominal akımGenel Özellikler64 kat kontrol kabiliyeti Maksimum çalışma hızı : 6 m/ s 8 asansöre kadar grup kontrolü CAN Haberleşme Statik ve dinamik autoning
AC 220 V tek faz UPD Düşük Voltaj acil durum modu, hafif yük yönünü arama . Başlangıç Torku: 0 Hz te Nominal torkun 180% 'i (VC)
3X380 VOLT
ÜRÜN KODU GÜÇ(kW) AKIM(A) BOYUTLAR(mm)
GenişlikXYükseklikXDerinlik
EC100-7R5-47,518,5170x320x197
EC100-011-41127170x320x197
EC100-015-41534230x330x197
EC100-018-418,538230x330x197
EC100-022-42246255x400x226
EC100-030-43062255x400x226
RBU Regeneratif Frenleme Modülü
RBU Regenerative Frenleme Modülü
RBU serisi rejeneratif frenleme ünitesi motor tarafından oluşan rejeneratif enerjinin tekrar şebekeye geri basılabilmesi için kullanılmaktadır. Bu modül, DC bara bağlantıları yapılabilen her tip sürücü ile kullanılabilir.Manuel veya otomatik kullanım seçenekleri bulunmaktadır.
Güç Aralığı22~250 kW
Giriş gerilim aralığı400 V, 660 V +%10, -%15
Frenleme TorkuSürekli çalışmada %100 nominal tork
Frekans50/60 Hz
Aşırı yüklenebilirlik
%150 for 60 sec
Model GÜÇ ARALIĞI DC AKIM (A) AC AKIM(A)BOYUTLAR mm. (En*Boy*Yükseklik)
RBU100H-022-4223730220X577X236
RBU100H-030-4305140
RBU100H-045-4457760
RBU100H-055-4559675320X577X261
RBU100H-090-490150120
RBU100H-110-4110183145
RBU100H-132-4132220176
RBU100-160-4160267213440X750X326,2
RBU100H-200-4200333266
RBU100H-250-4250417330
Vinç Uygulamaları
Santrifüj makinaları
Yüksek ataletli uygulamalar vb…
GD100-01 Solar Pump Serisi
GD100-01 PV Solar Pompa Sistemi İçin Sürücü
Gooddrive100-01 serisi hız kontrol cihazları; çevre dostu ve ekonomik olan solar pazarında, solar pompa sistemi için geliştirilmiştir. Aküye ihtiyaç duymaz. Solar Modüllerden sağlanan DC akım ile sürücü beslenir ve sürücü çıkışında alternatif akıma dönüştürülerek pompaları kontrol eder.Ayrıca sürücü çıkış frekansı, gerçek zamanlı olarak güneş ışığı yoğunluğu değişimine bağlı olarak ayarlanır.
Güç aralığı 0.75 ~ 15 kW
Maksimum DC Giriş gerilim aralığı800 V DC
Önerilen Giriş Gerilimi350~750 V DC
MPPT Verimliliği99,90%
Giriş Kanalı1
Nominal Çıkış Gerilimi3 faz 380 V AC
Çıkış Frekans Aralığı0~60 Hz
Maksimum Ürün Verimliliği97%
Ortam Sıcaklık Aralığı -10 ile50 C arası. 40 C üzeri derating ile
Soğutma TipiHava Soğutmalı
Koruma SınıfıIP20
Yükseklik1000 m. den aşağı, 1000 m. üzeri artan her 100 m. için %1 derating
StandartCE
3X380 VOLT
ÜRÜN KODU GÜÇ(kW) Maksimum DC Giriş Akımı (A) Nominal Çıkış Akımı A) BOYUTLAR(mm)
GenişlikXYükseklikXDerinlik
GD100-01-0R7G-4 0.75KW4,2 2.5 126x186x155
GD100-01-1R5G-4 1.5KW6,1 3.7 126x186x155
GD100-01-2R2G-4 2.2KW7,1 5.0 126x186x155
GD100-01-004G-4 4.0KW16,5 9.5 146x256x167
GD100-01-5R5G-4 5.5KW23,9 14.0 146x256x167
GD100-01-7R5G-4 7.5KW30,6 18.5 170x320x196,3
GD100-01-011G-4 11KW39,2 24.0 170x320x196,3
GD100-01-015G-4 15KW49 32.0 170x320x196,3
Solar Pompa Sistemleri
